4.4孔腔形成機(jī)理

斜軋實(shí)心管坯時(shí)，在頂頭接觸管坯前常易出現(xiàn)金屬中心破裂現(xiàn)象，當(dāng)大量裂口發(fā)展成相互連接，擴(kuò)大成片以后，金屬連續(xù)性破壞，形成中心空洞即孔腔。見(jiàn)圖4-5。在頂頭前過(guò)早形成孔腔，會(huì)造成大量的內(nèi)折缺陷，惡化厚壁無(wú)縫鋼管內(nèi)表面質(zhì)量，甚至形成廢品，因此在穿孔工藝中力求避免過(guò)早形成孔腔。

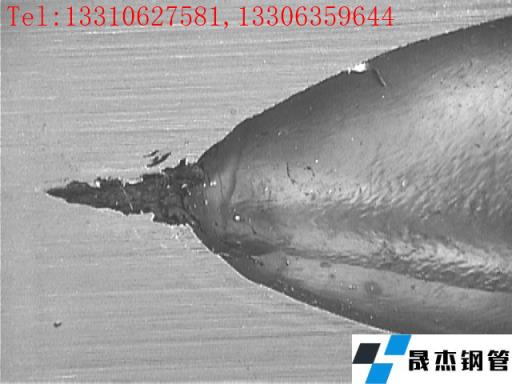

圖4-5 孔腔示意圖

影響孔腔形成的主要因素有：

變形的不均勻性（頂頭前壓縮量）

不均勻變形程度主要決定于坯料每半轉(zhuǎn)的壓縮量（稱(chēng)為單位壓縮量），生產(chǎn)中指頂頭前壓縮量。頂頭前壓縮量愈大則變形不均勻程度也愈大，導(dǎo)致管坯中心區(qū)的切應(yīng)力和拉應(yīng)力增加，從而容易促進(jìn)孔腔的形成。一般用臨界壓縮量來(lái)表示最大壓縮量值的限制，壓縮量小于臨界壓縮量則不容易或不形成孔腔。

橢圓度的影響

穿孔過(guò)程中在管坯橫斷面上存在著很大的不均勻變形，橢圓度愈大，則不均勻變形也愈大。按照體積不變定律可知，橫向變形愈大則縱向變形愈小，將導(dǎo)致管坯中心的橫向拉應(yīng)力、切應(yīng)力以及反復(fù)應(yīng)力增加，加劇了孔腔的形成趨勢(shì)

單位壓縮次數(shù)的影響

在生產(chǎn)中主要指管坯從一次咬入到二次咬入過(guò)程中管坯的旋轉(zhuǎn)次數(shù)，次數(shù)的增多就容易形成孔腔。

鋼的自然塑性

鋼的自然塑性由鋼的化學(xué)成分、金屬冶煉質(zhì)量以及金屬組織狀態(tài)所決定，而組織狀態(tài)又由管坯加熱溫度和時(shí)間所影響。一般來(lái)說(shuō)塑性低的金屬，穿孔性能差，容易產(chǎn)生孔腔。

免責(zé)聲明：本網(wǎng)站（山東聊城晟杰無(wú)縫鋼管廠m.v12233.cn）刊載的“4.4 孔腔形成機(jī)理（厚壁鋼管穿孔）”等均源于網(wǎng)絡(luò)，版權(quán)歸原作者所有，且僅代表原作者觀點(diǎn)，本文所載信息僅供參考。轉(zhuǎn)載僅為學(xué)習(xí)與交流之目的，如無(wú)意中侵犯您的合法權(quán)益，請(qǐng)及時(shí)聯(lián)系刪除。本網(wǎng)站刊登此篇文章并不意味著本站贊同其觀點(diǎn)或證實(shí)其內(nèi)容的真實(shí)性，我們不對(duì)其科學(xué)性、嚴(yán)肅性等作任何形式的保證。如果侵犯了您的版權(quán)，請(qǐng)盡快聯(lián)系我們予以撤銷(xiāo)，謝謝合作！
請(qǐng)查看相關(guān)產(chǎn)品 厚壁鋼管,厚壁無(wú)縫鋼管,厚壁管,無(wú)縫鋼管廠,無(wú)縫鋼管廠家
